Der normale Weg: Sie brauchen sich nicht um die einzelnen Drähte kümmern, einfach stecken statt klemmen!
Für den SCH.E.I.D.L Energy Controller werden die Temperaturfühler fertig mit Stecker geliefert, so das Sie diese meist einfach in den Controller stecken. Auf der Benutzeroberfläche erscheint dann automatisch das passende Instrument - fertig.
Möchten Sie mehrere Temperaturfühler anstecken, werden diese über mitgelieferte Y-Buchsen und Verlängerungskabel (handelsübliche Ethernet-Patchkabel) verkettet, siehe Anleitung zum Verlegen des Bus hier.
Sollten Sie nun aber trotzdem einen blanken Sensor an einzelne Adern anklemmen müssen, z.B. weil der verfügbare Platz nicht für eine 6mm V2A-Hülse ausreicht, dann müssen die Pins zueinander passen:
Pinbelegung der RJ45 Stecker (Ansicht Frontal auf Stecker mit Rastnase oben: Pin 1 ist links) und Adernfarben bei üblichen Ethernet Patchkabeln:
- Pin 2: +5V orange
- Pin 4: Data blau
- Pin 5: GND blau-weiss

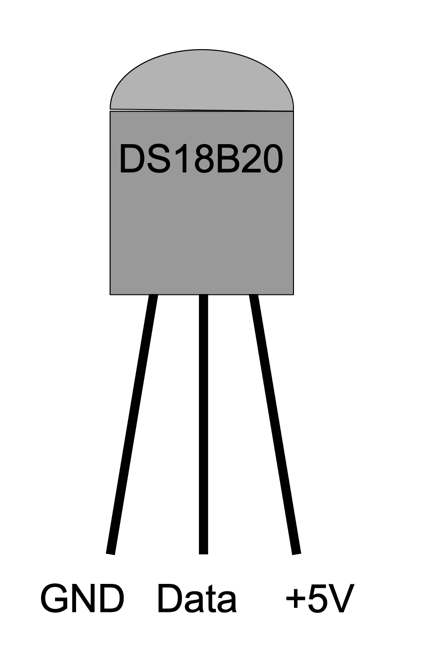

Pinbelegung des 1-Wire Sensors DS18B20:
- Pin 1: GND
- Pin 2: Data
- Pin 3: +5V
