Wie verbinde ich MODBUS Geräte?

MODBUS ist ein weit verbreiteter und ausgereifter Industrie-Standard, der es erlaubt Messwerte aus verschiedensten Geräten auszulesen oder Einstellungen zu verändern. Am Markt sind viele Geräte erhältlich, z.B. Heizungspumpen, Wärmepumpen, Kessel, Blockheizkraftwerke, Wechselrichter, Stromzähler, Wärmemengenzähler und vieles mehr, die diesen Standard unterstützen. Es gibt die Varianten TCP für Ethernet und RTU für RS485, RS422 oder RS232.

Seit der Software Version 2.13 wird MODBUS in beiden Varianten TCP und RTU vom SCH.E.I.D.L Energy Controller unterstützt.

MODBUS RTU mit Adapter am SCH.E.I.D.L Energy Controller V2.x

Wir bieten einen Adapter an, der an den Controller gesteckt wird und der die neue Schnittstelle über Kabel-Klemmen zur Verfügung stellt. Dieser Adapter kann bei der SCH.E.I.D.L GmbH mit der Artikelnr. "ModbusRTU" bezogen werden.

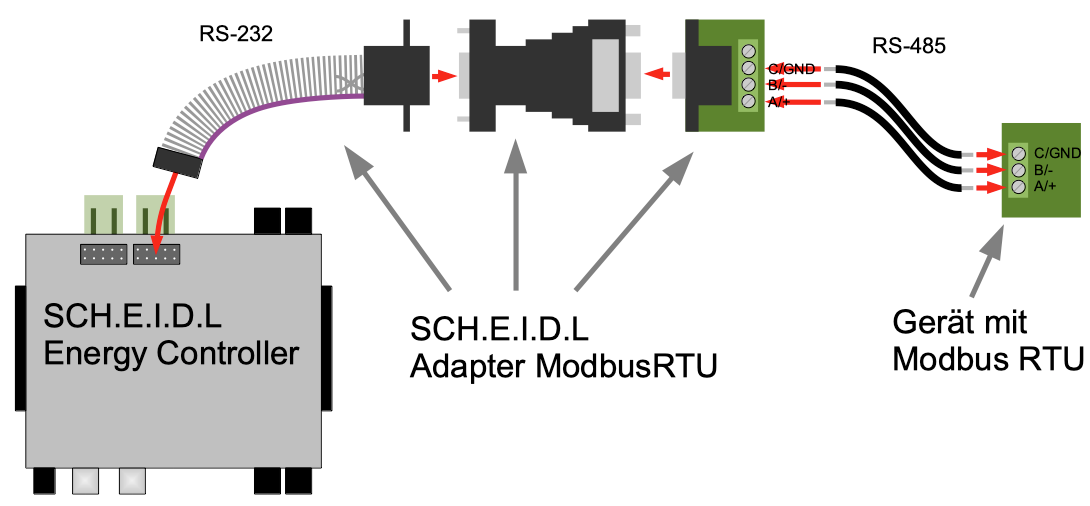

1. Stecken Sie die 10-polige Buchse am Flachbandkabel (im Bild links) auf die rechte der beiden 10-poligen Pfostenleiste des SCH.E.I.D.L Energy Controller.
   Achtung: Das Flachbandkabel geht nach oben weg, die farbige Markierung ist rechts
2. Stecken Sie den 9-poligen D-SUB Stecker an die Buchse des RS232 → RS485 Adapter
3. Stecken Sie die 9-polige D-SUB Buchse der RS485 Klemmen an den Stecker des RS232 → RS485 Adapter
4. Verbinden Sie die 3 Adern des RS485 Busses vom Adapter an die benötigten Geräte. Dabei ist:
   A = +
   B = -
   C = GND

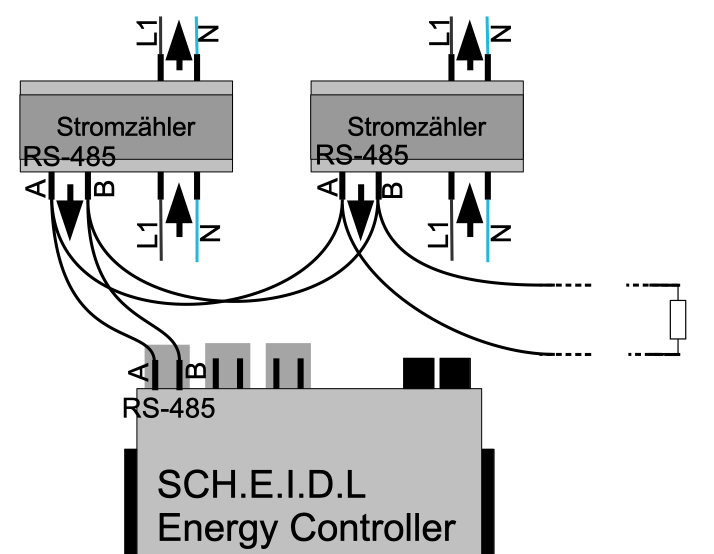

   Bei größeren Distanzen verwenden Sie für die Leitungen A und B ein verdrilltes Adernpaar und  Abschlusswiderstände 350 Ω bis 120 Ω (siehe Diskussion) an beiden Enden des Busses.
   Bei manchen MODBUS Geräten benötigt der RS485 Adapter eine +5V Spannungsversorgung an C = GND und der 4. Klemme VCC = +5V aus einem separaten Netzteil.

Achtung: Um auf ein MODBUS RTU Gerät zugreifen zu können, müssen Sie dessen ID kennen. Jedes Gerät benötigt eine eigene ID und alle Geräte sollten auf die selbe Baudrate, Start-, Parity- und Stopbit eingestellt werden.

MODBUS TCP am SCH.E.I.D.L Energy Controller

Alle Geräte die über MODBUS TCP angesprochen werden brauchen eine LAN Verbindung zum SCH.E.I.D.L Energy Controller. Bei Nutzung von Ethernet Verkabelung werden meist einfach diese Kabel in den selben Switch / Router gesteckt. Bei Nutzung von WLAN kann eine Art "Wireless MODBUS" über ein Gateway realisiert werden.

Achtung: Handelsübliche Router (wie z.B. DSL Fritz!Box) blockieren aus Sicherheitsgründen den MODBUS Zugang aus dem Internet. Alle Geräte die erreichbar sein sollen, müssen innen am Router im selben LAN-Segment angeschlossen sein.
Um durch einen Router hindurch auf entfernte Geräte zuzugreifen muss ein VPN-Tunnel installiert werden, fragen Sie dazu ihren Administrator.

Achtung: Um auf ein MODBUS TCP Gerät zugreifen zu können müssen Sie dessen IP-Adresse oder Hostnamen im LAN kennen. Falls in Ihrem Router das DHCP Protokoll aktiviert ist, besteht die Gefahr das sich die IP-Adressen der Geräten automatisch ändern. Stellen Sie daher sicher das die angesprochene IP-Adresse aller Geräte fest vergeben ist und sich später nicht mehr ändert.
