Der SCH.E.I.D.L Energy Controller als Datenlogger für verschiedenste Sensoren ist ein sehr einfaches Baukasten-System mit Fernzugriff auf Ihre Daten. Zur Inbetriebnahme sind keinerlei Fachkenntnisse nötig:

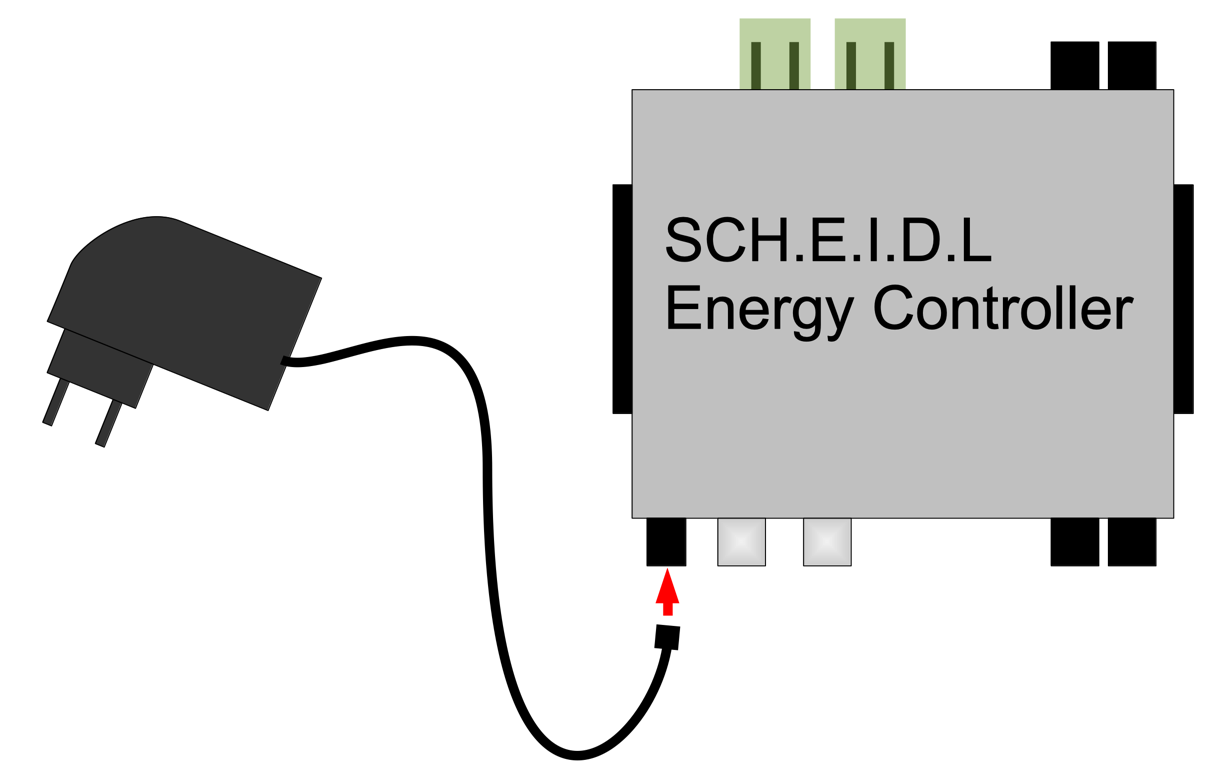

Anstecken der Stromversorgung
Stecken Sie das Netzteil in eine Steckdose und den runden Stecker in die runde Buchse links unten.
(Sollten Sie den Controller in einem geschlossenen Schaltschrank installieren, bieten wir auch ein Hutschinennetzteil zur Montage durch eine Elektro-Fachkraft)
Anstecken des Netzwerks
Stecken Sie ein Netzwerkkabel von Ihrem Router in die silberne Netzwerkbuche am Controller
Entnehmen Sie den Namen Ihres Controllers dem beiliegenden Autorisierungs-Bogen und geben Sie diese in die Addresszeile Ihres Browser ein. z.B.
http://<IhrName>.scheidl.de
Sie sehen den Registrierungs-Dialog ihres Controllers, über den Sie sich zukünftig auch einloggen
Diesen Fernzugang können Sie bereits von jedem Internet-Zugang aus nutzen, es ist keine Administration am Router oder andere Einstellung nötig.
(Sollten Sie keine Netzwerkbuchse in Reichweite haben, bieten wir als Erweiterung auch WLAN-Zugang oder ein integriertes LTE-Modem mit SIM-Karten-Steckplatz und Antenne an)

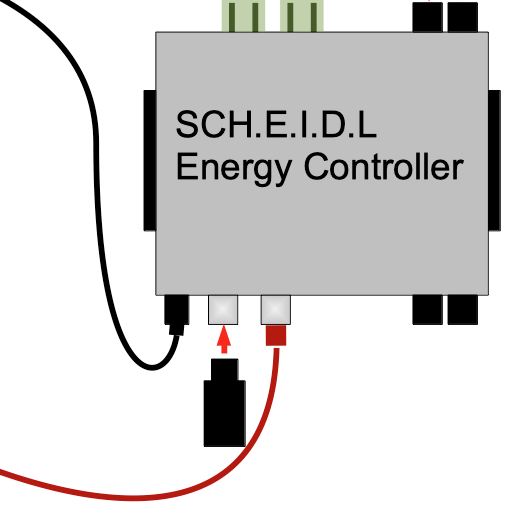

Anstecken von Kabelsensoren

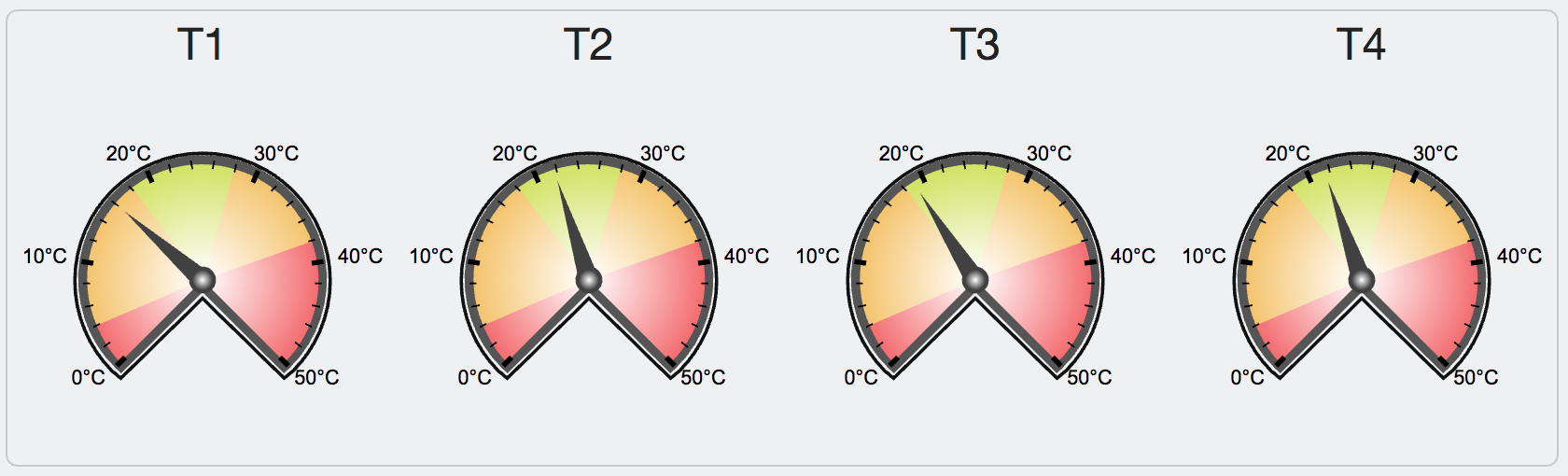

Stecken Sie die V2A-Temperaturfühler mit den mitgelieferten Y-Adapter und Bus-Kabel in Ketten hintereinander. Sobald Sie einen neuen Sensor gesteckt haben, wird dieser automatisch erkannt und in der Benutzeroberfläche angezeigt. z.B. Temperatursensoren werden mit einem Thermometer gezeigt:

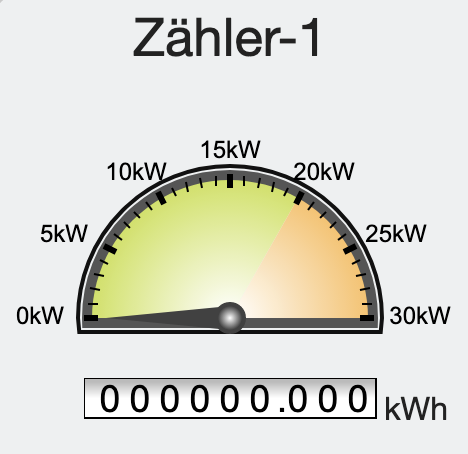

Auch Strom- oder Gas- oder Wärmemengenzähler die S0-Impulse ausgeben werden über einen S0-Adapter einfach am selben Buskabel mit angesteckt
Diese erscheinen automatisch mit Instrumenten für die Leistung und Energie / Verbrauch:
Anlernen von Funksensoren

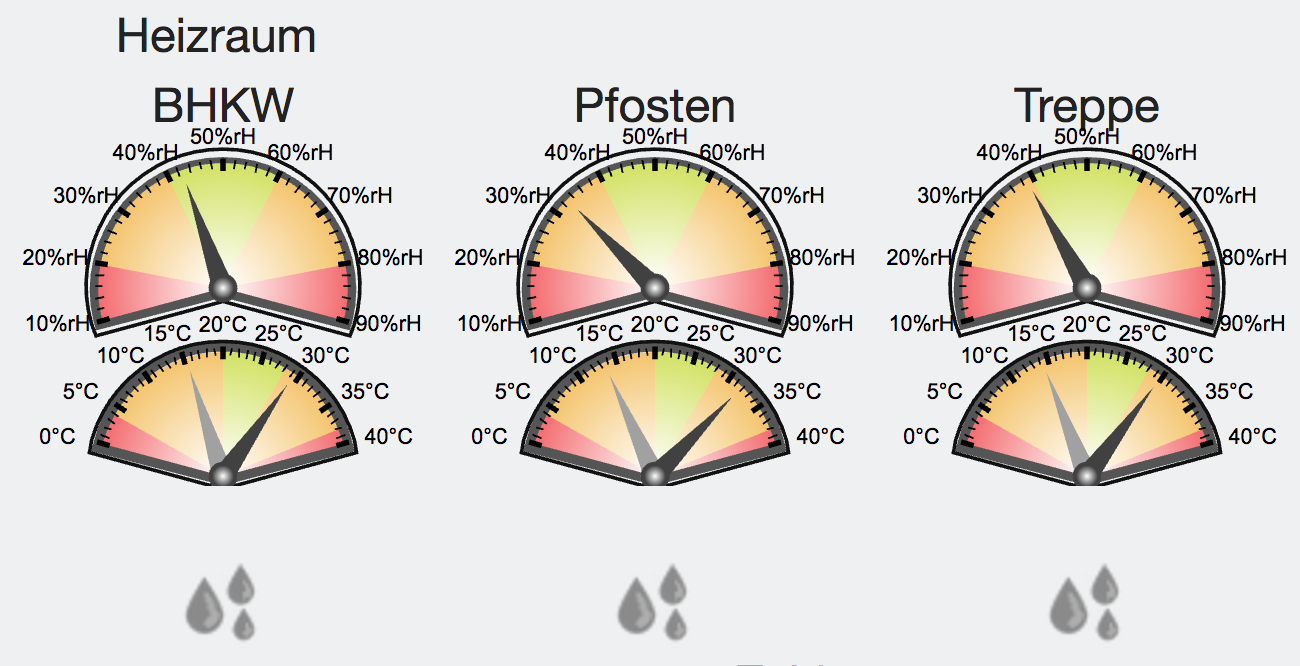

Stecken Sie den als Zubehör erhältlichen "Adapter für Funksensor" in die USB-Buchse unten links. Danach lösen Sie bei den Funksensoren durch einen Tastendruck das Anlernen aus. Je nach Sensortyp erscheint in der Benutzeroberfläche die jeweiligen Instrumente z.B. bei mehreren Luftfeuchtesensoren mit Temperaturerfassung und Wassereinbruchsdetektor:
Datenerfassung
Die aufgezeichneten Daten werden:
- Lokal in Ihrem Gerät erfasst und in einer integrierten Datenbank gespeichert, es erfolgt kein Upload in eine Cloud
- Die Anzeige der Instrumente erfolgt lokal aus Ihrem Gerät von einem integrierten Webserver, es ist kein Portal in einer Cloud nötig
- Die Daten werden kontinuierlich aufgezeichnet, die Historie wird in Liniendiagrammen oder Balkendiagrammen angezeigt. Die Auflösung ist umschaltbar von Minuten über Stunden, Tage, Wochen, bis zu 20 Jahren
- Zum Export der Daten für Office-Programme oder zu übergeordneten Managementsystemen gibt es einen manuellen Export, oder einen automatischen Export z.B. täglich.
- Um verschiednen Benutzern verschiedene Daten zu zeigen z.B. einem Elektriker die Stromverbräuche und einem Heizungsbauer die Temperaturen, ist es möglich jedes Anzeige-Instrument bestimmten Benutzern zuzuordnen - nur diese sehen dann das Instrument
- Um zu sehen wer wann welche Einstellungen geändert hat, werden alle Änderungen im Logbuch aufgezeichnet. Dier ermöglicht auch eine Rückgängig-Machen um die vorherigen Einstellungen wieder her zu stellen.
Fazit
Der SCH.E.I.D.L Energy Controller ist:
- Einfach in Betrieb zu nehmen
- benötigt keine Kenntnisse in IT-Administration
- unterstützt eine breite Palette von Sensoren, per Funk oder per Kabel
- ist ein Baukastensystem, auch im Betrieb, auch nach Jahren, einfach erweiterbar
- hat keine Bindung zu Herstellern Ihrer Geräte durch eigene Sensoren
- läuft autark ohne Cloud, also auch ohne Folgekosten - Ihre Daten bleiben bei Ihnen
