Funk-Stromzähler mit klappbaren Stromfühlern
Um elektrische Verbraucher (z.B. einen Hausanschluß) oder Erzeuger (z.B. eine Photovoltaik Anlage, oder ein Blockheizkraftwerk) aufzuzeichnen bietet sich unser Funk-Stromzähler mit Klappwandler an.
Er ist in mehreren Ausführungen erhältlich:
- 1-phasig bis 60A für Lichtstrom
- 3-phasig bis 60A für Drehstrom
Er misst die Wirkleistung [W] und Energie [kWh] ohne bestimmte Zähler vorauszusetzen, direkt an den Einzeladern des Kabels und zeichnet so den Lastgang auf.

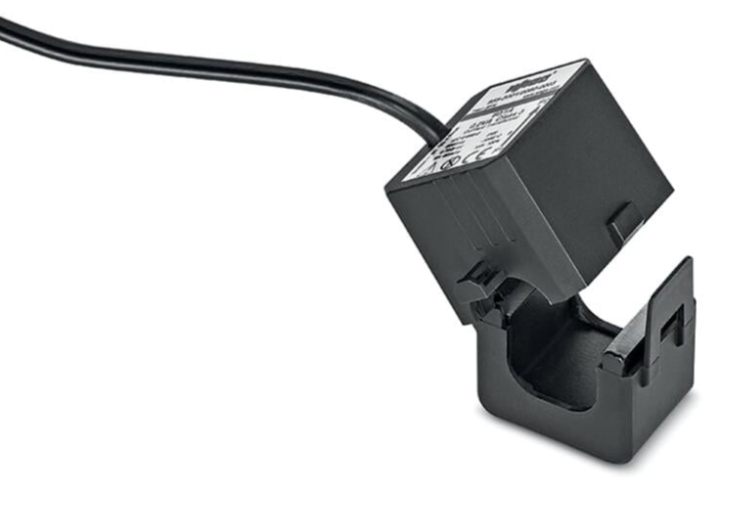

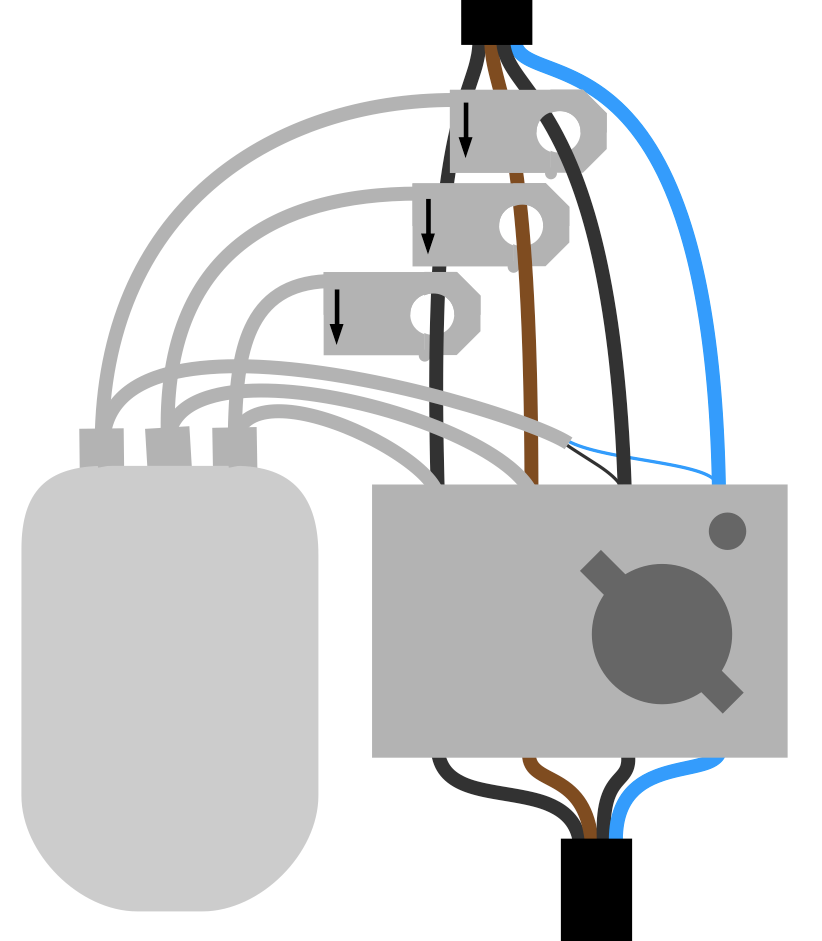

Durch die mitgelieferten klappbaren Stromfühler (ähnlich Rogowski Spulen) ist er einfach zu installieren ohne die Stromkreise unterbrechen zu müssen. Vorhandene alte Zähler verbleiben im Stromkreis und müssen nicht getauscht oder ergänzt werden. So ist der Funk-Stromzähler oft die günstigste Variante, da seine Installation nur geringe Kosten verursacht.
Sogar Verbraucher die bisher ohne eigenen Stromzähler angeklemmt waren können mit dem Funk-Stromzähler zusätzlich einzeln vermessen werden.
Die Zähler verbinden sich mit anderen zu einem großen Funknetz über mehrere 100m Reichweite.
Eine Schritt-für-Schritt Installation finden Sie in unserer Montageanleitung ab Seite 10 hier
Die original englische Installationsanleitung für 1-phasige, 2-phasige (USA) und 3-phasigen Anschluß ist hier

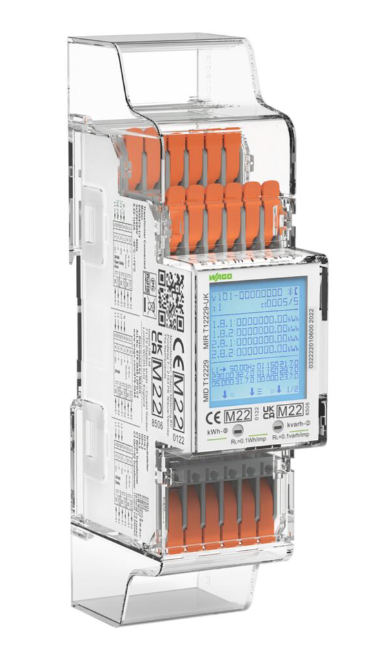

Funk-Stromzähler für die Hutschiene

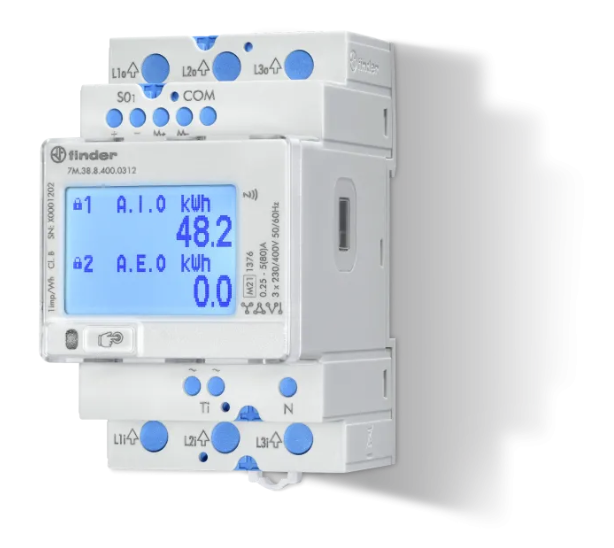

Um innerhalb eines Schaltkastens elektrische Verbraucher (z.B. einen Hausanschluß) oder Erzeuger (z.B. eine Photovoltaik Anlage, oder ein Blockheizkraftwerk) aufzuzeichnen bietet sich unser professioneller Funk-Hutschienen-Drehstromzähler an.
Er wird direkt in die 3 Phasen des Drehstroms geklemmt und erlaubt bis zu 65A pro Phase.
Er misst die Wirkleistung [W] und Energie [kWh] ohne bestimmte Zähler vorauszusetzen und zeichnet so den Lastgang auf. Die Installation erfolgt von einer Elektrofachkraft unter Einhaltung der Sicherheitsbestimmungen.
Die Zähler verbinden sich mit anderen zu einem großen Funknetz über mehrere 100m Reichweite.
Strom- oder Gaszähler mit Impulsausgängen
Um Verbräuche zu erfassen haben viele Zähler einen Impulsausgang, somit können Stromzähler, Wärmemengenzähler, Wasserzähler, Gas/Ölverbrauchszähler etc. einfach und kostengünstig mit unserem IS0-Adapter erfasst werden.

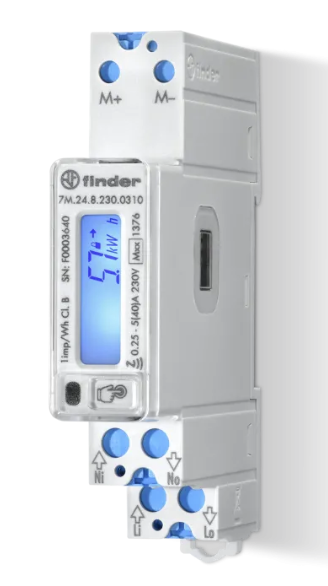

Oft haben die verbauten Zähler bereits einen Impulsausgang oder er kann mit geringem Aufwand nachgerüstet werden. Selbst eine Ergänzung vorhandener Stromkreise um einen zweiten Zähler mit Impulsausgang ist nicht sehr teuer. Besonders bewährt hat sich der Drehstromzähler Eltako DSZ12DE
Hier ein Beispiel für einen Drehstromzähler mit Impulsausgang über die S0 Klemmen rechts oben:

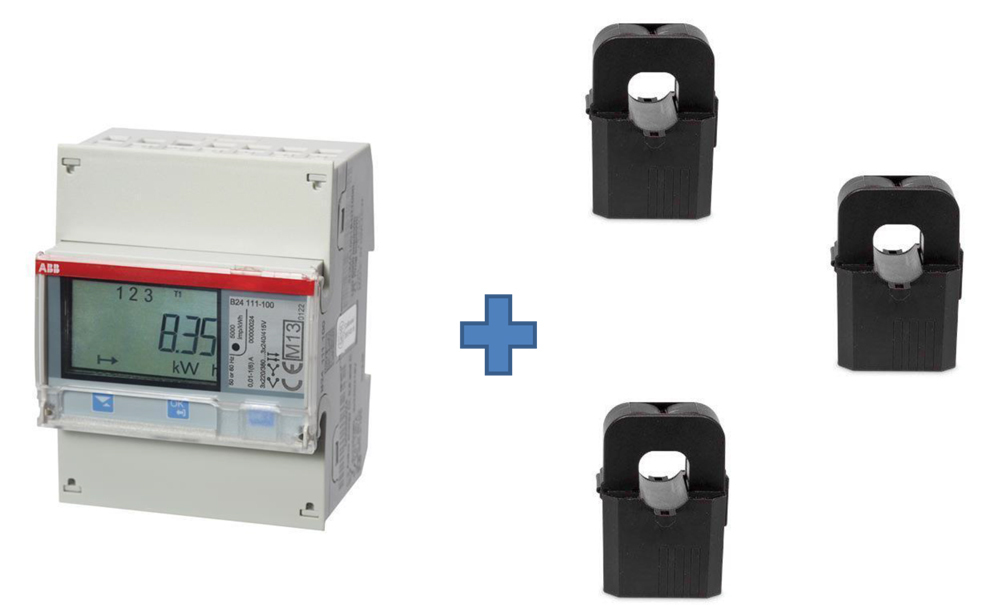

Für größere Ströme über 60A oder Adern mit dickeren Durchmessern empfehlen sich Messwandlerzähler mit je einem Klappwandler pro Phase und S0-Impulsausgang. Besonders bewährt hat sich der Zähler von ABB mit der Bezeichnung B24 111-100 mit Klappwandler JS36S für max 400A und max 36mm Aderndurchmesser (erhältlich als Set beim Energiezähler-Shop hier)

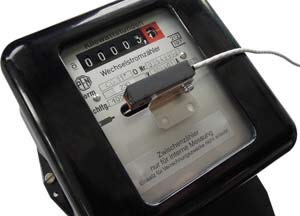

Falls ältere, rein mechanische Stromzähler (auch Ferrariszähler) unbedingt beibehalten werden sollen, gibt es "Spione" die aussen auf die Glasscheibe geklebt werden. Diese erfassen mit einer LED-Lichtquelle die rotierenden Scheibe und erzeugen entsprechende S0-Impulse. Von der Firma Eltako wird das Produkt AFZ angeboten:
Gaszählern haben oft innen einen rotierenden Magneten auf einer Zahlenwalze. Somit benötigen Sie einen Impulsaufnehmer passend zum Hersteller. z.B der populäre Zähler Schlumberger G4 (baugleich ACTARIS G4) benötigt den Impulsaufnehmer Pipersberg 951-858-06 (erhältlich hier oder hier). Am Kabel werden dann pro Umdrehung der letzten Walze elektrische Impulse ausgegeben, S0+ auf der grünen und S0- auf der gelben Ader.
Wenn der Zähler 1 Impuls = 0,1 m³ ausgibt wird die Gewichtung des Zählers vereinfacht auf 1 Impulse/kWh eingestellt. Wenn eine exaktere Messung der Gasverbrauchs-Leistung erfolgen soll dann kann über den Brennwert und die Zustandszahl (beides ist auf Ihrer letzten Gas-Rechnung angegeben) eine genauere Umrechnung der m³ in kWh erfolgen. Eine Einstellhilfe dazu z.B. hier :

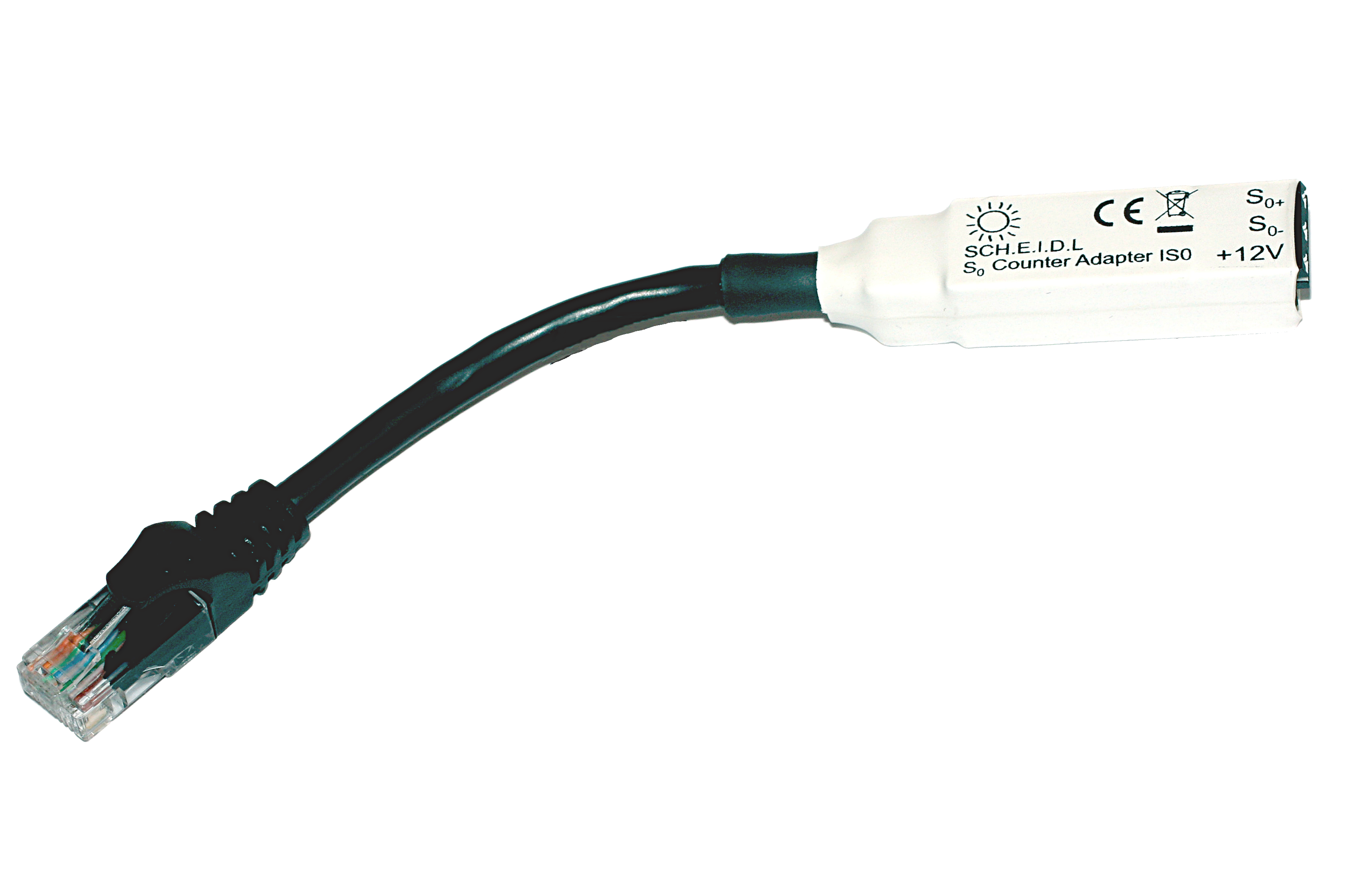

Wir bieten einen IS0-Adapter an der diese Impulse erfasst, Bestellnummer 4260376260040
Mehrere dieser Adapter werden an ein Buskabel gesteckt und ermöglichen so eine einfache Verkabelung auch zu räumlich verteilten Zählern. Sollten zusätzlich Temperaturmessungen in der Nähe der Zähler nötig sein, können diese auch mit an den selben Bus angesteckt werden.
Der Anschluß der S0 Schnittstelle ist:
- S0+ des IS0-Adapters auf S0+ des Zählers
- S0- des IS0-Adapters auf S0- des Zählers
- +12V des S0-Adapters bleibt meist offen
Unser Adapter erfasst die Impulse der Zähler und berechnet anhand einer einstellbaren Gewichtung den Verbrauch. Die Gewichtung ist für jeden Zähler einzeln einstellbar z.B. bei Stromzählern auf 1000 Impulse pro kWh, bei Wärmemengenzähler auf 10 Impulse pro kWh, oder bei Wasserzählern auf 1 Impuls pro Liter.
Zum Einstellen der Gewichtung gehen Sie auf:
Einstellungen →
Sensor Messpunkte →
wählen Sie bei "Experten Ansicht" "keine" →

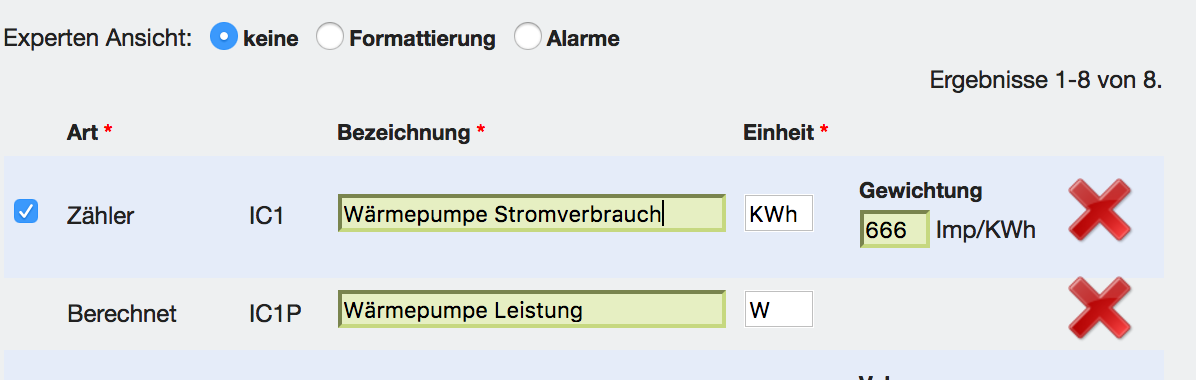

stellen sie rechts die Gewichtung der Impulse pro Einheit ein:
So können Temperaturen und Strom im Zusammenhang in einem Diagramm dargestellt werden. Die linke Skala zeigt die Temperaturen °C für die rote, gelbe und grüne Linie, die rechte Skala den Strom in kW für die schwarze Linie:
Eine schnelle Übersicht zur Erweiterung eines Loggers finden Sie in unserem Video hier
Eine Schritt-für-Schritt Installation für Zähler finden Sie in unserer Montageanleitung ab Seite 12 hier
Unterstützung bei der Auswahl eines Wärmemengenzählers bekommen Sie hier
Zur Installation von Wasserzähler finden Sie eine Anleitung hier
Technische Details zum IS0-Adapter entnehmen Sie bitte dem Datenblatt hier
Die Anzahl von steckbaren IS0-Adaptern entnehmen Sie bitte dem Mess-Datenlogger Datenblatt hier
