6. Accessoires: Adaptateur de compteur

S0 Counter Adapter IS0

Pour l'électricité, l'eau, les quantités
de chaleur
ou compteur d'eau, longueur: 0,2 m
Code commande: 4 260376 260040

1. Bus pour capteur
2. S0+
3. S0­- / masse
4. Sortie +12 V

L'adaptateur optionnel permet une
mesure de n'importe quelle consom­mation sous réserve d ́utilisation d ́un 3 compteur avec sortie S0 dont les im­pulsions sont enregistrées. Plusieurs adaptateur, également mélangés
avec des capteurs de température
peuvent être branchésen chaîne à un
câble de bus unique. De cette maniè­re, les temp d'utilisation et l'efficacité
peuvent êtres déterminées pour les cogénérations, les pompes à chaleur,
ou pour les consommateurs.

Attention Danger: Ne connectez pas le 230V du compteur avec les con­tacts de la carte S0! Connexion unique­ment par un personnel qualifié

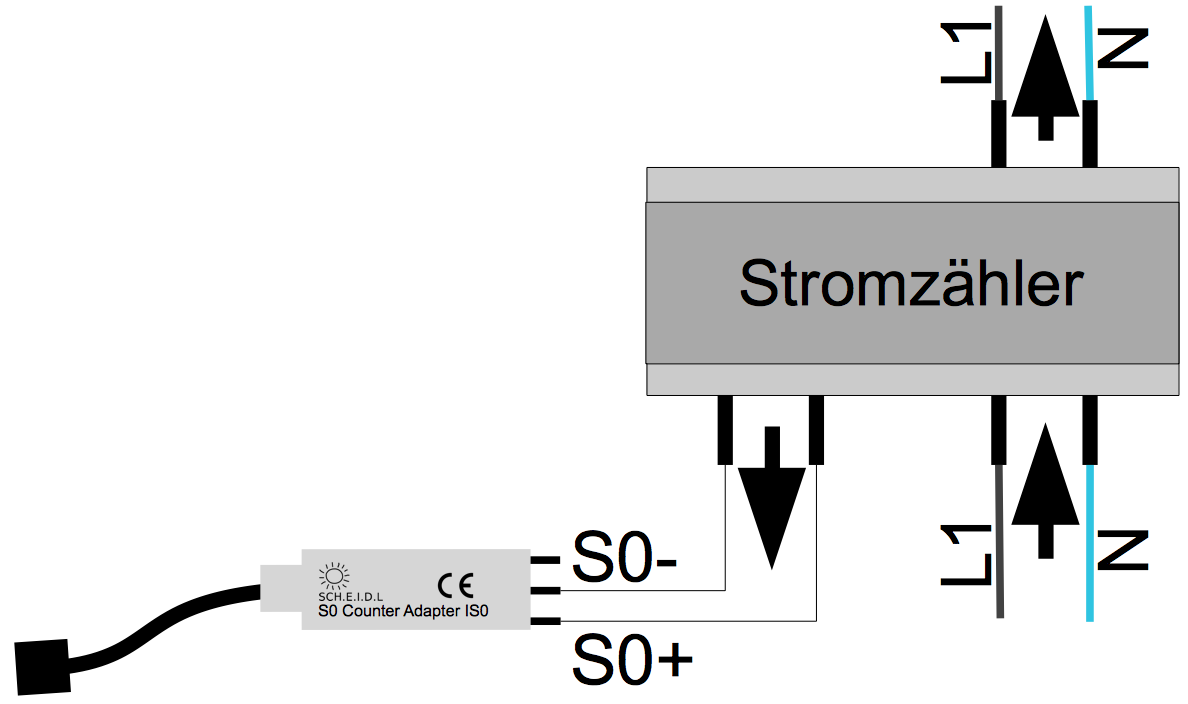

1. Connectez le compteur


   Connecter les bornes S0+ et S0-­ du compteur avec ceux de l'adaptateur

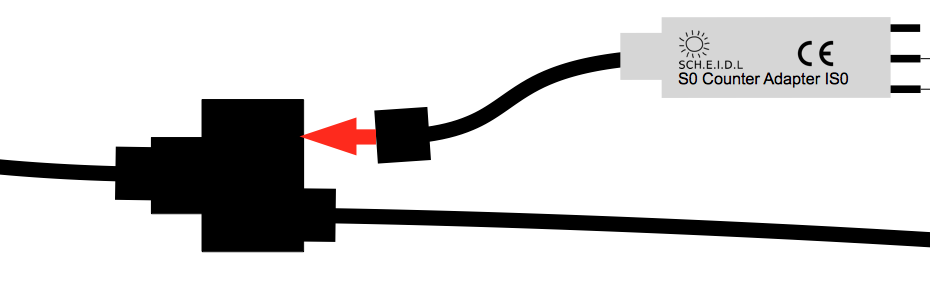

2. Branchez l'adaptateur

   Branchez l'adaptateur de votre contrôleur. Le voyant vert de l'adaptateur clignote à chaque impulsion


3. Instruments d'affichagee

   Après 2 minutes environ, les instruments indiquent la puissance actuelle [kW] et l'énergie totale [kWh]
   Dans le menu Paramètres­> Compteur, définissez les im­ pulsions / kWh et unités
